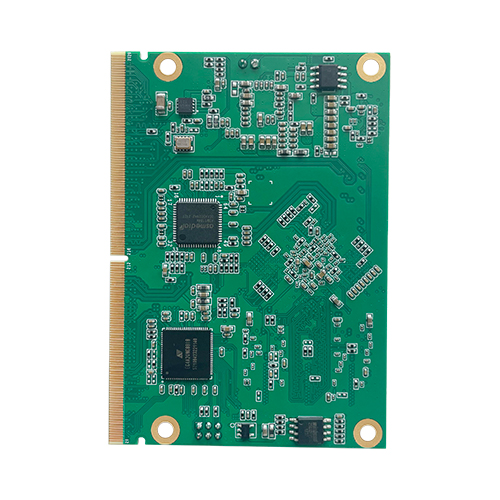

WEC-S3568
? 屬于“精靈”系列核心板，具有超強兼容性，與精靈系列其它核心板相互兼容
? 高性能4核ARM Cortex-A55處理器，主頻高達2.0GHz
? NPU算力高達1 Tops
? 最高支持8GB內存
? 2路千兆網口，10/100/1000Mbps自適應
? 1路USB 3.0，4路USB 2.0
? 支持HDMI、LVDS、eDP、MIPI-DSI顯示
? 集成FPGA芯片，提供33路高速IO；支持29路GPIO
? 支持工業級寬溫設計
? 屬于“精靈”系列核心板，具有超強兼容性，與精靈系列其它核心板相互兼容
? 高性能4核ARM Cortex-A55處理器，主頻高達2.0GHz
? NPU算力高達1 Tops
? 最高支持8GB內存
? 2路千兆網口，10/100/1000Mbps自適應
? 1路USB 3.0，4路USB 2.0
? 支持HDMI、LVDS、eDP、MIPI-DSI顯示
? 集成FPGA芯片，提供33路高速IO；支持29路GPIO
? 支持工業級寬溫設計
本產品屬于杭州研智科技有限公司“精靈”系列核心板，具有超強兼容性，與精靈系列其它核心板相互兼容。
采用瑞芯微RK3568高性能4核ARM Cortex-A55處理器，主頻高達2.0GHz，NPU算力高達1 Tops，最高支持8GB內存；支持2路千兆網口，10/100/1000Mbps自適應；1路USB 3.0，4路USB 2.0；支持HDMI、LVDS、eDP、MIPI-DSI顯示；集成FPGA芯片，提供33路高速IO；支持29路GPIO；支持工業級寬溫設計。
▇ 精靈系列核心板產品特點：
? 跨平臺兼容： 精靈系列核心板兼容x86、ARM架構多個處理器平臺
? 接口兼容： 精靈系列核心板均采用MXM接口
? 信號兼容：精靈系列核心板均按照統一的規則對管腳信號進行定義
? 提供高速IO： 精靈系列核心板集成了FPGA芯片，可提供30+路高速IO
同一塊底板可以適配全部精靈系列核心板。
產品型號 | WEC-S3568 | |
處理器 | SoC | RockChip RK3568 |
CPU | 4核心高性能ARM Cortex-A55處理器 | |
主頻最高達2.0GHz | ||
NPU | 高達1 TOPS @Int 8的AI算力 | |
支持int4/int 8/int 16/FP16混合運算，支持TensorFlow / TF-Lite / ONNX / PyTorch / Keras / Darknet/Caffe 等主流架構模型 | ||
GPU | ARM Mali-G52 2EE | |
支持OpenGL ES 1.1/2.0/3.2，OpenCL 2.0，Vulkan 1.1；內嵌高性能2D加速硬件 | ||
VPU | 支持H.265/H.264視頻編碼，高達1080P @60fps | |
支持H.265/H.264/VP9視頻解碼， 最高4K @60fps | ||
支持 48M ISP，支持 HDR | ||
內存 | 類型 | LPDDR4 |
容量 | 2/4/8GB | |
集成方式 | 板貼 | |
存儲 | eMMC | eMMC 5.1，8/16/32/64/128/256GB |
SATA | 1路SATA 3.0 | |
SD卡 | 1路SDIO | |
顯示 | HDMI | 1路， 支持4096×2304 @60Hz，1920×1080 @120Hz |
LVDS | 1路， 支持1920×1080 @60Hz | |
eDP | 1路，支持2560x1600 @60Hz | |
MIPI_DSI | 1路，支持1920×1080@60Hz | |
網絡 | 以太網 | 2路千兆以太網，AR8035，10/100/1000 Mbps自適應 |
I/O | USB | 1路USB 3.0，4路USB 2.0（包括1路OTG） |
UART | 6路，包括1路Debug串口 | |
CAN | 2路 | |
GPIO | 29路 | |
高速IO | 33路，由集成的FPGA芯片提供 | |
PCIe | 1路PCIE2.0 ×1，2路PCIe 3.0 ×1 | |
I2C | 1路 | |
I2S | 1路 | |
SPI | 1路 | |
操作系統 | OS | Linux、Ubuntu，鴻蒙等國產操作系統 |
電源 | 類型 | DC |
輸入電壓 | 12-24V | |
環境 | 工作溫度 | -10～70℃，可選工業級：-40～85℃ |
存儲溫度 | -40～85℃ | |
工作濕度 | 10- 90% @ 40℃，無凝結 | |
存儲濕度 | 0- 95% @ 60℃，無凝結 | |
幾何尺寸 | 外形尺寸 | 82mm×58mm |
